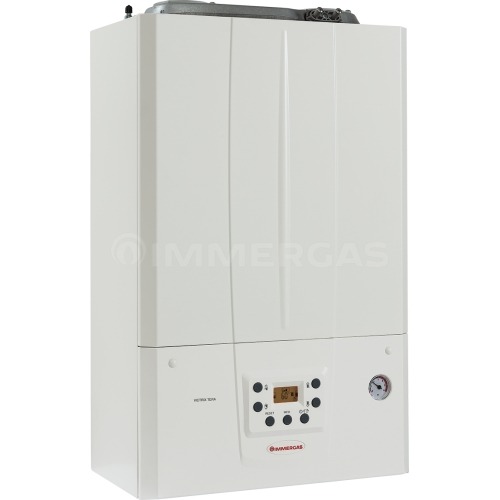

Immergas Victrix Tera 28 1 – настенный двухконтурный конденсационный газовый котел с закрытой камерой сгорания, предназначен для отопления и горячего водоснабжения.
Функции и характеристики котла:
- Закрытая камера сгорания. Отвод продуктов сгорания производится через коаксиальный дымоход.
- Два контура обогрева. Котел имеет два раздельных теплообменника (первичный из меди, вторичный из нержавеющей стали) для обеспечения отопления и горячего водоснабжения.
- Конденсационный модуль из нержавеющей стали.
- Высокая эффективность и низкий уровень выбросов вредных веществ за счет конденсационных технологий.
- Модуляция тепловой мощности 12,5-100%.
- Система байпас с возможностью регулировки.
- Циркуляционный насос с низким уровнем потребления электроэнергии.
- Возможность подключения пульта дистанционного управления (ПДУ) с функциями комнатного термостата и недельного таймера (модель CAR, CARV2) и датчика внешней температуры.
Схема котла
V - Электрическое подключение.
G - Подключение газа.
AC - Выход горячей водопроводной воды.
ACV - Комплект впускного клапана горячей бытовой воды в солнечные батареи (опционально).
AF - Подача горячей бытовой воды.
SC - Отвод конденсата (минимальный внутренний диаметр Ø13 мм).
M - Система подачи.
R - Система обратной подачи.
Технические характеристики
Наименование параметра | Victrix Tera 28 1 |
Номинальная тепловая мощность для производства горячей воды, кВт | 28,8 |
Номинальная тепловая мощность для отопления, кВт | 24,6 |
Минимальная тепловая мощность подачи, кВт | 4,5 |
Номинальная тепловая мощность ГВС (полезная), кВт | 28,3 |
Номинальная тепловая мощность системы отопления (полезная), кВт | 24,1 |
Минимальная тепловая мощность подачи (полезная), кВт | 4,3 |
Теплоотдача полезна при мощности 80/60 Ном./Мин., % | 97,8 / 95,5 |
Теплоотдача полезна при мощности 50/30 Ном./Мин., % | 106,1 / 106,1 |
Теплоотдача полезна при мощности 40/30 Ном./Мин., % | 108,2 / 108,3 |
Максимальное рабочее давление контура отопления, бар | 3 |
Максимальная рабочая температура контура отопления, °С | 90 |
Регулируемая температура системы отопления, °С | 20 - 85 |
Общий объем расширительного бака для системы отопления, л | 5,8 |
Подпор в расширительном баке, бар | 1 |
Содержание воды в теплогенераторе | 2,2 |
Напор при производительности 1000 л/ч, кПа | 26,4 |
Полезная тепловая мощность производства горячей воды, кВт | 28,3 |
Регулируемая температура горячей воды ГВС, °С | 30 - 60 |
Максимальное рабочее давление ГВС, бар | 10 |
Непрерывная мощность выбора (при 30 °C), л/мин | 14,1 |
Вес пустого котла, кг | 33,6 |
Электрическое подключение, В / Гц | 220 / 50 |
Номинальное, А | 0,6 |
Установленная электрическая мощность, Вт | 80 |
Основные серии котлов Immergas и их маркировка:
Eolo – котлы с закрытой камерой сгорания;
Nike – котлы с открытой камерой сгорания;
Mini – котлы с компактными габаритными размерами;
Star – серии двухконтурных котлов с битермическим теплообменником;
Mythos – двухконтурные котлы с раздельными теплообменниками;
X – обозначение одноконтурных газовых котлов;
Victrix – серия настенных конденсационных котлов;
Hercules – серия конденсационных котлов напольного монтажа со встроенным бойлером;
Zeus – серия котлов настенного монтажа со встроенным бойлером;
Maior – обозначение серии котлов с системой Aqua Celeris.
