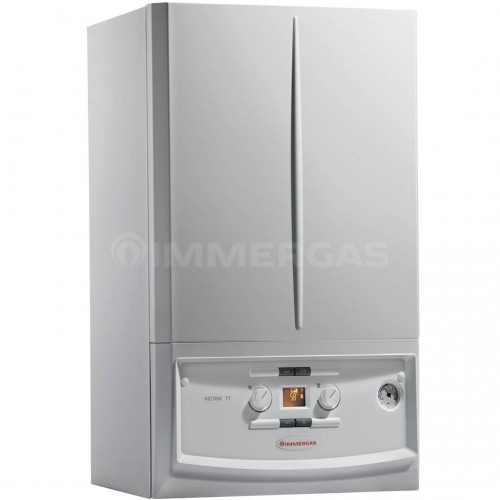

Immergas Victrix 24 TT 2 ErP – настенный двухконтурный конденсационный газовый котел с закрытой камерой сгорания, предназначен для отопления и горячего водоснабжения.
Функции и характеристики котла:
- Закрытая камера сгорания. Отвод продуктов сгорания производится через коаксиальный дымоход.
- Два контура обогрева. Котел имеет два раздельных теплообменника (первичный из меди, вторичный из нержавеющей стали) для обеспечения отопления и горячего водоснабжения.
- Конденсационный модуль из нержавеющей стали.
- Высокая эффективность и низкий уровень выбросов вредных веществ за счет конденсационных технологий (отбор тепла от водяных паров).
- Модуляция тепловой мощности 15-100%.
- Система байпас с возможностью регулировки.
- Автоматизированная настройка газового клапана.
- Встроенная защита от замерзания до -5°С.

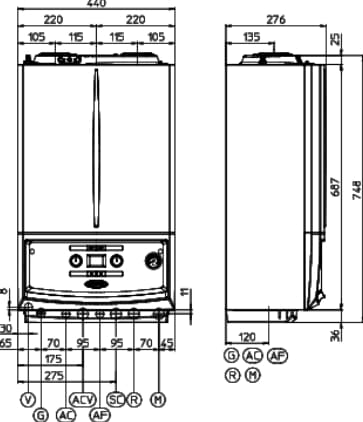

Схема котла
V - Электрическое подключение.
G - Подключение газа.
AC - Выход горячей водопроводной воды.
ACV - Комплект впускного клапана горячей бытовой воды в солнечные батареи (опционально).
AF - Подача горячей бытовой воды.
SC - Отвод конденсата (минимальный внутренний диаметр Ø13 мм).
M - Система подачи.
R - Система обратной подачи.
Технические характеристики
| Наименование параметра | Victrix 24 TT 2 ErP |
| Номинальная тепловая мощность для производства горячей воды, кВт | 24,6 |
| Номинальная тепловая мощность для отопления, кВт | 21,3 |
| Минимальная тепловая мощность подачи, кВт | 3,1 |
| Номинальная тепловая мощность ГВС (полезная), кВт | 23,6 |
| Номинальная тепловая мощность системы отопления (полезная), кВт | 20,5 |
| Минимальная тепловая мощность подачи (полезная), кВт | 3 |
| Теплоотдача полезна при мощности 80/60 Ном./Мин., % | 96,3 / 98,1 |
| Теплоотдача полезна при мощности 50/30 Ном./Мин., % | 101,2 / 108,6 |
| Теплоотдача полезна при мощности 40/30 Ном./Мин., % | 104,6 / 109,1 |
| Максимальное рабочее давление контура отопления, бар | 3 |
| Максимальная рабочая температура контура отопления, °С | 90 |
| Регулируемая температура системы отопления, °С | 20 - 85 |
| Общий объем расширительного бака для системы отопления, л | 5,8 |
| Подпор в расширительном баке, бар | 1 |
| Содержание воды в теплогенераторе | 1,9 |
| Напор при производительности 1000 л/ч, кПа | 29,4 |
| Полезная тепловая мощность производства горячей воды, кВт | 23,6 |
| Регулируемая температура горячей воды ГВС, °С | 30 - 60 |
| Максимальное рабочее давление ГВС, бар | - |
| Непрерывная мощность выбора (при 30 °C), л/мин | 12,2 |
| Вес пустого котла, кг | 32 |
| Электрическое подключение, В / Гц | 220 / 50 |
| Номинальное, А | 0,53 |
| Установленная электрическая мощность, Вт | 115 |
Основные серии котлов Immergas и их маркировка:
Eolo – котлы с закрытой камерой сгорания;
Nike – котлы с открытой камерой сгорания;
Mini – котлы с компактными габаритными размерами;
Star – серии двухконтурных котлов с битермическим теплообменником;
Mythos – двухконтурные котлы с раздельными теплообменниками;
X – обозначение одноконтурных газовых котлов;
Victrix – серия настенных конденсационных котлов;
Hercules – серия конденсационных котлов напольного монтажа со встроенным бойлером;
Zeus – серия котлов настенного монтажа со встроенным бойлером;
Maior – обозначение серии котлов с системой Aqua Celeris.
