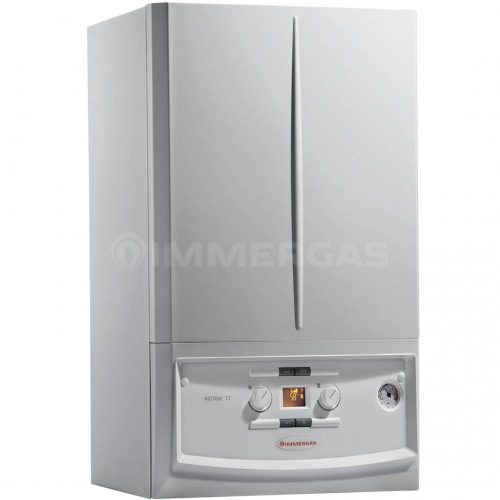

Immergas Victrix 20 X TT 2 ErP – настенный одноконтурный конденсационный газовый котел с закрытой камерой сгорания, предназначен для отопления.
Функции и характеристики котла:
- Закрытая камера сгорания. Отвод продуктов сгорания производится через коаксиальный дымоход.
- Конденсационный модуль из нержавеющей стали.
- Высокая эффективность и низкий уровень выбросов вредных веществ за счет конденсационных технологий (отбор тепла от водяных паров).
- Модуляция тепловой мощности 15-100%.
- Система байпас с возможностью регулировки.
- Автоматизированная настройка газового клапана.
- Встроенная защита от замерзания до -5°С.
Схема котла
V - Электрическое подключение
G - Подключение газа
RU - Обратная система блока нагревателя (опция)
MU - Подача блока нагревателя (опция)
RR - Заполнение системы
SC - Отвод конденсата (минимальный внутренний диаметр Ø13 мм)
M - Система подачи
R - Система обратной подачи
Технические характеристики
Наименование параметра | Victrix 20 X TT 2 ErP |
Номинальная тепловая мощность для производства горячей воды, кВт | 21,3 |
Номинальная тепловая мощность для отопления, кВт | - |
Минимальная тепловая мощность подачи, кВт | 3,1 |
Номинальная тепловая мощность ГВС (полезная), кВт | - |
Номинальная тепловая мощность системы отопления (полезная), кВт | 20,6 |
Минимальная тепловая мощность подачи (полезная), кВт | 3 |
Теплоотдача полезна при мощности 80/60 Ном./Мин., % | 96,9 / 98,1 |
Теплоотдача полезна при мощности 50/30 Ном./Мин., % | 101,2 / 108,6 |
Теплоотдача полезна при мощности 40/30 Ном./Мин., % | 104,6 / 109,1 |
Максимальное рабочее давление контура отопления, бар | 3 |
Максимальная рабочая температура контура отопления, °С | 90 |
Регулируемая температура системы отопления, °С | 20 - 85 |
Общий объем расширительного бака для системы отопления, л | 5,8 |
Подпор в расширительном баке, бар | 1 |
Содержание воды в теплогенераторе | 1,9 |
Напор при производительности 1000 л/ч, кПа | - |
Полезная тепловая мощность производства горячей воды, кВт | 37,2 |
Регулируемая температура горячей воды ГВС, °С | 10 - 60 |
Максимальное рабочее давление ГВС, бар | 10 |
Непрерывная мощность выбора (при 30 °C), л/мин | - |
Вес пустого котла, кг | 32 |
Электрическое подключение, В / Гц | 220 / 50 |
Номинальное, А | 0,63 |
Установленная электрическая мощность, Вт | 90 |
Основные серии котлов Immergas и их маркировка:
Eolo – котлы с закрытой камерой сгорания;
Nike – котлы с открытой камерой сгорания;
Mini – котлы с компактными габаритными размерами;
Star – серии двухконтурных котлов с битермическим теплообменником;
Mythos – двухконтурные котлы с раздельными теплообменниками;
X – обозначение одноконтурных газовых котлов;
Victrix – серия настенных конденсационных котлов;
Hercules – серия конденсационных котлов напольного монтажа со встроенным бойлером;
Zeus – серия котлов настенного монтажа со встроенным бойлером;
Maior – обозначение серии котлов с системой Aqua Celeris.
